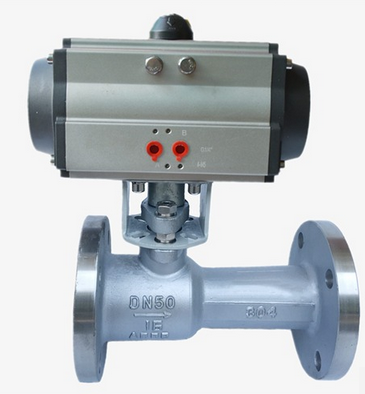

公称通径DN(mm)

15～200

执行器型号

GT、AT、AW系列单双作用气动执行器

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa

供气压力

0.4～0.7MPa

阀体形式

两段式铸造球阀

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

连接形式

法兰式、焊接式

环境温度

-30～+70℃

阀芯形式

"O"型球形阀芯

作用形式

单作用执行机构、双作用执行机构

密封填料

柔性石墨、金属缠绕垫片

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

流量特性

近似快开型

使用新系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及多种附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使其与阀门的同步精度良好。

动作范围

0～90°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

适用温度

PPL≤300℃、硬密封≤450℃

基本误差

带定位器：小于全行程的±2%

死区

带定位器：小于全行程的2%

可调范围

250：1

配置执行机构

GT、AT、AW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制

设计与制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸

JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543

结构长度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

检验与试验

JB/T 9092、API 598、GB/T13927

零件名称

材料名称

阀体

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L

密封圈

增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

试验压力

强度试验

1.5

2.4

3.75

6.0

9.60

密封试验

1.1

1.76

2.75

4.4

7.04

低压气密试验

0.5～0.7

适用介质

水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
