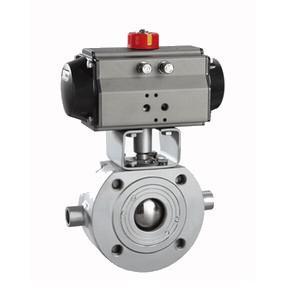

气动保温球阀
品牌厂家：弗尼
阀门型号：BQ671
主要材质：WCB/304/316
口径选型：DN20-DN300
压力范围：1.0MPa-10MPa
发布日期：2019/09/17
特别说明：产品图片以及参数跟实际产品略有差异
定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
库存配送：气动保温球阀有货，全国送货保障！
产品详情
在线咨询
一、气动保温球阀 产品概述
本公司的BQ671气动保温球阀具有良好的保温保冷特性，且气动夹套保温球阀的通径与管径相同，同时又能减少管路中介质热量损失。气动保温球阀主要用于石油、化工、冶金、食品等多种系统中，以输送常温下会凝固的高粘度介质。
二、气动保温球阀 主要技术规范
|
设计标准 |
ASME B 16.34 GB/T12224 |
|
结构长度 |
ASME B 16.10 GB/T12221 |
|
连接法兰 |
ASME B 16.5、JB/T 79 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
三、气动保温球阀 执行器技术参数
|
执行器型号 |
GT、AT、ST系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
受用新气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使其与内螺纹气动球阀的精度同步。
