特别说明：产品图片以及参数跟实际产品略有差异
定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
库存配送：电动调节蝶阀有货，全国送货保障！

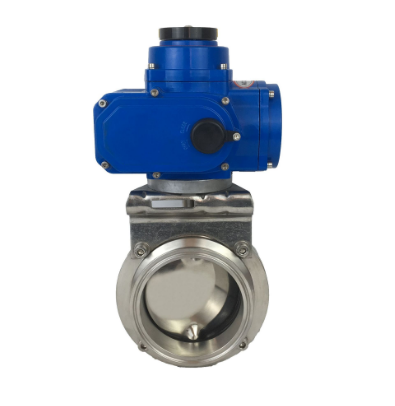

一、电动调节蝶阀 产品概述
我公司的电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有法兰式和对夹式。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只旋转90°就可很快的启闭，操作简单，同时电动调节蝶阀具有良好的流体控制特性。是工业自动化控制领域中的重要执行单元。电动调节蝶阀是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4～20mA信号来完成调节动作。主要适用于多种工业自动化生产的管道流量、压力、温度的控制。智能型电动蝶阀主要应用于石油，化工，造纸，冶金，污水处理等生产部门的气体，蒸汽，液体输送管道中介质的调节。
二、电动调节蝶阀 主要设计标准
|
设计标准 |
GB/T2238-1989 |
|
法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|
结构长度 |
GB/T12221-1989 |
|
压力试验 |
GB/T13927-2000；JB/T9092-1999 |
三、电动调节蝶阀 主要技术参数及性能
|
公称通径DN(mm) |
50～1200 |
|
公称压力 |
PN0.6、1.6、2.5MPa |
|
连接形式 |
法兰式、对夹式 |
|
阀板形式 |
垂直板式 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量 |
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
|
基本误差 |
±2.5% |
|
回差 |
±2.5% |
|
死区 |
1% (可调) |
|
可调范围 |
50:1 |
|
配置执行机构 |
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
四、电动调节蝶阀 执行器技术参数
|
电源电压 |
AC220/380V，50/60Hz |
|
输出力矩 |
50N·M～2000N·M |
|
动作范围 |
0～90° 0～360° |
|
动作时间 |
15秒/30秒/60秒 |
|
保护装置 |
过热保护 |
|
环境温度 |
-30°～60° |
|
手动操作 |
同附带手柄操作 |
|
限位 |
电气、机械二重限位 |
|
防护等级 |
相当于IP-65 |
|
防爆等级 |
ExdII BT4；有要求可定制ExdII BT6 |
|
位置测量 |
可选装开关或电位计 |
|
驱动电机 |
8W/E |
|
进线接口 |
PE1/2〞进线线锁 |
五、电动调节蝶阀 主要零件材料
|
零件名称 |
材料名称 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
聚四氟乙烯、柔性石墨 |
六、电动调节蝶阀 主要性能规范
|
公称通径DN(mm) |
DN50～1200 |
||||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低压气密试验 |
0.5～0.7 |
||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
||||
