特别说明：产品图片以及参数跟实际产品略有差异
定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
库存配送：自力式微压调节阀有货，全国送货保障！
■ 自力式微调节阀压概述

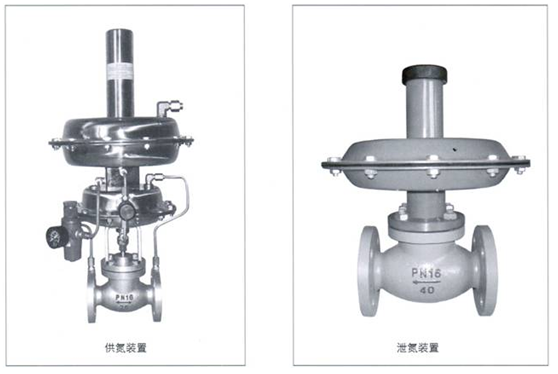

ZZYVP-16B(ZZDQ)氮封阀是本厂自主开发、研制的一套自力式微压力控制系统，主要用于保持容量顶部保护气(一般为氮气)的压力恒定，以避免容量内物料与空气直接按触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。氮封阀被广泛应用于石油、化工等行业。
■自力式微调节阀 特点
·无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；
·氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；
·压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；
·采用无填料设计，阀杆所受磨擦力小，反应迅速，控制精度高；
·供氮装置采用指挥器操作，减压比可达100：1，减压效果好，控制精度高；
·为确保储罐的安全，需在罐顶设置呼吸阀；
·呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
■自力式微调节阀主要技术参数及性能指标
1 供氮装置主要技术参数及性能指标
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||||||
|
阀座直径dn（mm） |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
额定行程L(mm) |
8 |
10 |
14 |
20 |
25 |
||||||||||
|
流量特性 |
快开 |
||||||||||||||
|
压力调节范围（kPa） |
0.4～5.5、5～10、9～14、13～19、18～24、22～28 |
||||||||||||||
|
公称压力PN（MPa） |
1.6 2.5 4.0 |
||||||||||||||
|
被调介质温度(℃) |
≤80 |
||||||||||||||
|
调节精度(％) |
±5％ |
||||||||||||||
|
允许泄漏等级 |
标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级（GB/T4213-92） |
||||||||||||||
2泄氨装置主要技术参数及性能指标
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数Kv |
6.9 |
11 |
30 |
30 |
48 |
75 |
80 |
190 |
|
额定行程L(mm) |
8 |
10 |
14 |
20 |
25 |
|||
|
流量特性 |
快开 |
|||||||
|
压力调节范围（kPa） |
0.4～5.5、5～10、9～14、13～19、18～24、22～28 |
|||||||
|
公称压力PN（MPa） |
0.1 |
|||||||
|
被调介质温度(℃) |
≤80 |
|||||||
|
调节精度(％) |
±5％ |
|||||||
|
允许泄漏等级 |
标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级（GB/T4213-92） |
|||||||
■ 自力式微调节阀主要零件材料
阀 体：ZG230-450、ZG1Cr18Ni9Ti
阀内件：1Cr18Ni9Ti
膜 盖：A3、1Cr18Ni9Ti
膜 片：夹增强涤纶织物丁腈橡胶、氟橡胶
弹 簧：60Si2Mn、1Cr18Ni9Ti
自力式压力调节阀订货须知
订货时请用户提供以下资料：
调节阀名称、型号
公称压力Mpa
公称通径(mm)
额定流量系数（Kv）
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
其它特殊要求
