■气动薄膜低温单座调节阀概述
ZXPD气动薄膜低温单座调节阀是一种在低温、深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧执行机构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构，材料为铝合金，具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。

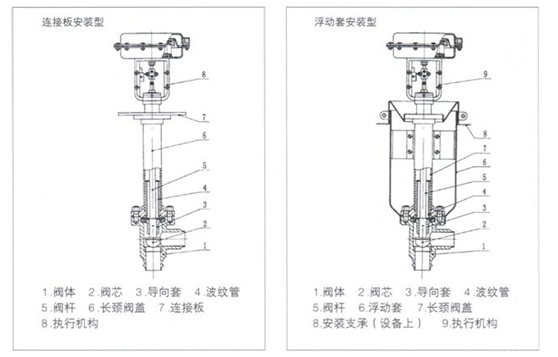

本系列产品有连接板安装型、浮动套安装型两种，公称压力等级为PN0.6MPa，阀体口径范围 DN20～100，适合流体温度-60℃～-200℃范围内多种档次。泄漏量等级有Ⅳ级和Ⅵ级二种。流量特性为线性或等百分比。多种多样的品种供选择。
■ 气动薄膜低温单座调节阀特点
·底进侧出，流路简单，阻力小，阀体容量大
·双导向，阀工作稳定性好
·可调范围大，固有可调比50
·波纹管密封对移动的阀杆形成完全的密封，堵绝流体外漏
·采用浮动套连接，安装方便
气动薄膜低温单座调节阀主要零件材料
|
阀体： |
LF4 |
阀杆： |
1Cr18Ni9 |
|
阀盖： |
1Cr18Ni9 |
波纹管： |
1Cr18Ni9 |
|
阀芯、阀座： |
1Cr18Ni9 |
垫片： |
紫铜、1Cr18Ni9 |
■ 气动薄膜低温单座调节阀规格与技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||
|
阀座直径dn（mm） |
10 |
12 |
15 |
20 |
||||||||
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
额定行程（mm） |
16 |
25 |
40 |
|||||||||
|
膜片有效面积 Ae（cm2） |
280 |
400 |
600 |
|||||||||
|
固有流量特性 |
直线、等百分比 |
|||||||||||
|
公称压力PN（MPa） |
0.6 |
|||||||||||
|
固有可调比（R） |
50 |
|||||||||||
|
工作温度（℃） |
D0：-60～-100，D1：-100～-200，D2：-200～-250 |
|||||||||||
|
信号范围Pr（KPa） |
20～100，40～200，20～60，60～100，80～240 |
|||||||||||
|
允许压差 |
不带定位器 |
0.6 |
0.47 |
0.30 |
0.27 |
0.18 |
0.11 |
|||||
|
带定位器 |
0.6 |
0.41 |
0.26 |
|||||||||
|
允许泄漏量 |
Ⅳ级 Ⅵ级 |
|||||||||||
|
气源压力Ps（MPa） |
0.14～0.40 |
|||||||||||
﹡本产品性能指标贯彻 GB/T4213-92标准
■ 安装尺寸选取标准
|
温度范围（℃） |
D0 |
D1 |
D2 |
|
-60～-100 |
-100～-200 |
-200～-250 |
|
|
20～50 |
500 |
700 |
900 |
|
65～100 |
600 |
800 |
1000 |
■ 连接尺寸及标准
·连接方式：焊接
·薄膜执行机构气信号接口：内螺纹M16×1.5
■ 订货须知
订货时请用户提供以下资料
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·工作温度
·保温长度(安装尺寸)
·介质与禁忌
·整机作用方式
·信号压力范围
·清洁度要求
·材质要求
·选配附件
·其它特殊要求
