特别说明：产品图片以及参数跟实际产品略有差异
定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
库存配送：弹簧薄膜式减压阀有货，全国送货保障！
一、Y42X弹簧薄膜式减压阀产品概述
Y42X水用减压阀由两种作用方式，第*种为活塞式，第二种为薄膜式。Y42X水用减压阀也是一种常用型减压阀在锅炉上、电站上用的偏多，属于一种水用减压阀，利用弹簧弹性来进行减压。本减压阀通过自动调节阀瓣开度，实现对管道介质减压稳压的作用，保护阀后设备的正常运行。
Y42X水用减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
二、Y42X弹簧薄膜式减压阀主要技术参数和性能指标
|
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
*高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12245-2005 |
||
|
流量特性偏差(Mpa)P2G |
GB12245-2005 |
||
|
渗漏量 |
0 |
||
|
工作温度 |
0℃-80℃ |
||
三、Y42X弹簧薄膜式减压阀主要零部件材料表
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB/304 |
|
阀座 |
2Cr13/304 |
|
阀瓣 |
2Cr13/304 |
|
阀杆 |
2Cr13/304 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13/304 |
|
O型圈 |
丁腈橡胶/聚四氟乙烯 |
|
密封圈 |
丁腈橡胶/聚四氟乙烯 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
四、Y42X弹簧薄膜式减压阀主要流量系数表(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
2 |
3.5 |
4 |
4.5 |
14 |
14.5 |
15 |
60 |
64 |
120 |
140 |
230 |
350 |
520 |
690 |
950 |
1400 |
五、Y42X弹簧薄膜式减压阀主要外形尺寸表
|
公称通径 DN |
外 形 尺 寸 |
||
|
L |
H2 |
H1 |
|
|
15 |
160 |
225 |
90 |
|
20 |
160 |
265 |
98 |
|
25 |
180 |
265 |
110 |
|
32 |
200 |
265 |
110 |
|
40 |
220 |
320 |
125 |
|
50 |
250 |
320 |
125 |
|
65 |
260 |
325 |
130 |
|
80 |
310 |
385 |
160 |
|
100 |
350 |
385 |
170 |
|
125 |
400 |
430 |
200 |
|
150 |
450 |
430 |
210 |
|
200 |
500 |
560 |
240 |
|
250 |
600 |
690 |
290 |
|
300 |
800 |
800 |
335 |
|
350 |
850 |
880 |
375 |
|
400 |
900 |
980 |
405 |
|
450 |
900 |
1100 |
455 |
|
500 |
950 |
1130 |
465 |

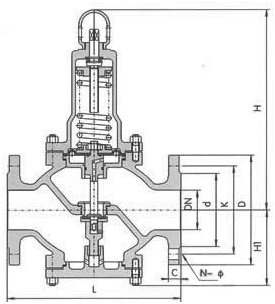

五、Y42X弹簧薄膜式减压阀主要结构图
