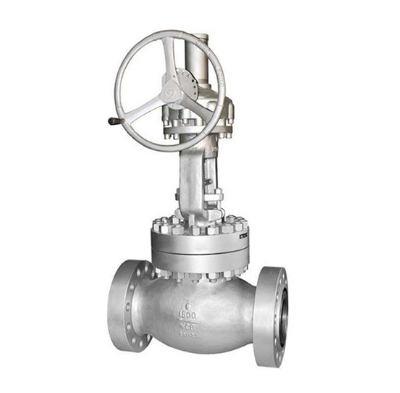

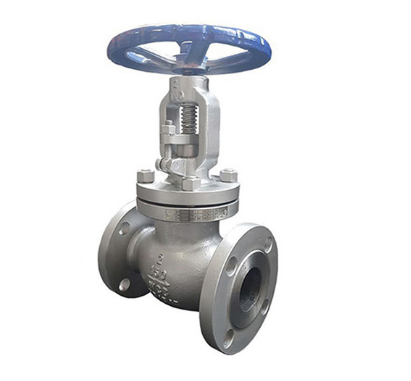

美标碳钢截止阀产品概述:
J41H、J41W美标法兰截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
美标碳钢截止阀结构特点:
1.流线型,明杆带支架
2.中法兰螺栓连接
3.活套连接阀瓣
4.升降阀杆与手轮
5.支架与阀盖一体式
6.伞齿轮操作选配
7.标准法兰连接
美标碳钢截止阀产品规范:
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
产品标识 |
供货规范 |
ASME B16.34 |
ANSIB 16.10 |
ANSIB 16.5 |
API598 |
ASME B 16.34 |
MSS SP-25 |
ASME B16.34 |
|
BS 5160 |
BS 5160 |
美标碳钢截止阀主要设计标准:
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力-温度 |
试验-检验 |
ANSI B16.34 BS1873 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
美标碳钢截止阀压力试验:
公称压力PN(Lb) |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
300 |
7.7 |
1110 |
5.7 |
815 |
||
600 |
15.3 |
2220 |
11.3 |
1630 |
||
900 |
23.0 |
3330 |
17.0 |
2445 |
||
1500 |
38.4 |
5560 |
28.2 |
4080 |
||
2500 |
64.0 |
9255 |
47.0 |
6790 |
美标碳钢截止阀主要零件材料及性能:
阀体、阀盖 |
阀杆 |
密封面 |
垫片(环) |
填料 |
工作温度 |
适用介质 |
WCB |
2Cr13 |
13Cr |
增强柔性石墨 |
柔性石墨 |
≤425 |
水、蒸汽、油品 |
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
||||
WC6 |
≤540 |
|||||
WC9 |
≤570 |
|||||
C5 C12 |
≤540 |
|||||
CF8 |
F304 |
≤200 |
硝酸、醋酸、尿素 |
|||
CF8M |
F316 |
|||||
CF3 |
F304L |
|||||
CF3M |
F316L |

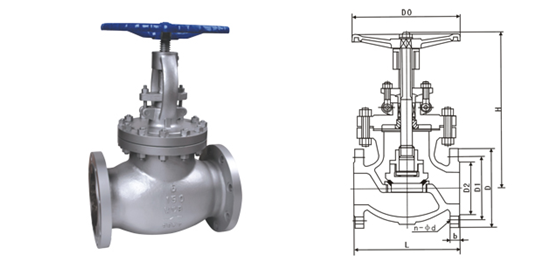

美标碳钢截止阀产品结构图:
美标碳钢截止阀150Lb主要尺寸和重量:
DN |
150Lb 凸面法兰(RF)主要尺寸(mm) |
重量 |
||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
