内螺纹立式止回阀
品牌厂家：弗尼
阀门型号：H12
主要材质：WCB/304/316
口径选型：DN20-DN300
压力范围：1.0MPa-10MPa
发布日期：2019/09/30
特别说明：产品图片以及参数跟实际产品略有差异
定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
库存配送：内螺纹立式止回阀有货，全国送货保障！
产品详情
在线咨询
内螺纹立式止回阀产品概述：
H12W不锈钢内螺纹立式止回阀是由1.阀体 3.阀瓣 4.弹簧 6.接头等零件组成，不锈钢丝扣立式止回阀精度高、外观美、造型小、带有弹簧装置、垂直或水平安装均可等特点。主要适应管道系统中防止介质倒流使用。
工作压力：H12型为6-16Mpa H13型为4-32Mpa
工作介质：水、油、液体
使用温度：≤420℃
材料：不锈钢304、不锈钢316、不锈钢316L
内螺纹立式止回阀主要材料表：
|
零件材料 |
阀体 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
|
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
压圈 |
2Cr13 |
00Cr17Ni14Mo2 |
|||||
|
弹簧 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr17Ni14Mo2 |

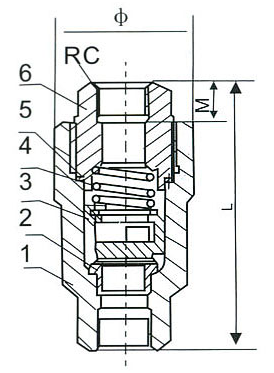

内螺纹立式止回阀产品结构图与主要尺寸：
|
公称通径 DN(mm) |
ZG |
H |
L |
|
15 |
1/2 |
73 |
43 |
|
20 |
3/4 |
85 |
48 |
|
25 |
1 |
95 |
55 |
|
32 |
1-1/4 |
113 |
73 |
|
40 |
1-1/2 |
138 |
86 |
|
50 |
2 |
156 |
98 |
